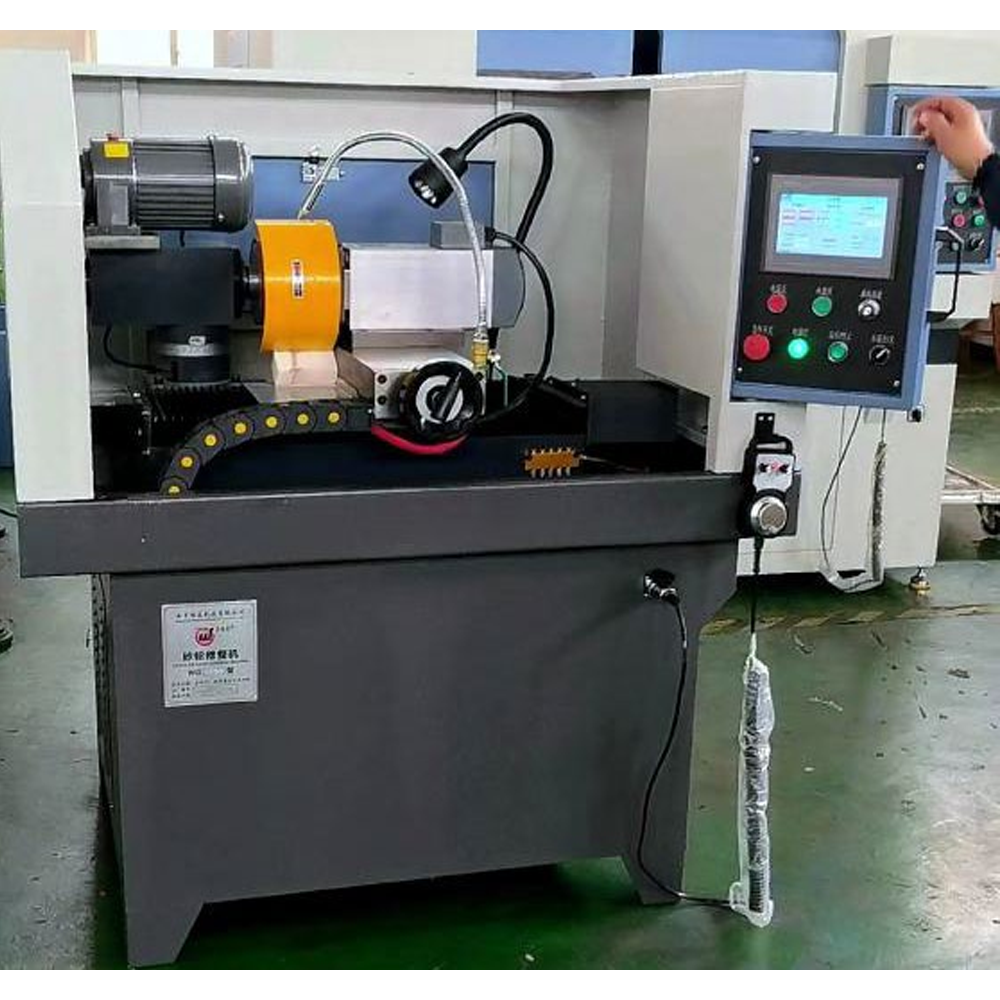

WG500-IIk1 圆刀磨刀机

一：产品说明

欢迎使用南京唯高生产的 WG350-IIK1 型砂轮修整机，伺服电机控制磨头加工过程，机床工作程序采用变量编程方式，通过输入工作参数而进行自动修磨工作循环，操作极为简单实用，可变频调节主轴转速，本设备床身部件采用铸铁按加工工艺制作，传动部位采用高精度直线导轨和滚珠丝杆，保证了机床的修磨精度和长期的稳定性，刀盘主轴箱采用高精度主轴和日本 NSK 轴承,主轴和芯轴夹具配合精度 0.01mm 以内，该机可对上刀、下刀、分切刀、底刀、平刀等各类圆形刀片的刃口修磨，适用于造纸、印刷、纺织、纤维等行业。

可按照客户的要求定制

特别提示： 电源电压：供电电源三相 380v+零线 N

二：产品参数

1. 可磨削工件直径： 60mm~500mm
2. 刃磨角度范围: 0~180 度（刀盘可 360 度旋转）
3. 工件台纵向行程: 200mm
4. 工作台横向行程: 500mm
5. 磨头电机功率： 380v. 50Hz. 3kw
6. 磨头转速： 3000rpm
7. 头架主轴锥孔： 莫氏 4#
8. 刀盘主轴转速： 0~320rpm（可变频调速）
9. X 轴伺服电机功率： 380V. 50Hz. 1kw
10. 主轴减速电机功率： 380V. 50Hz. 0.4kw
11. 砂轮尺寸： 外径 200x 厚 20x 内径 32
    外径 200x 厚 25x 内径 32
12. 机床重量： 600kg
13. 机床外型尺寸： 1.4m x 1.05mx 1.45m(长 x 宽 x 高)

三：高精度主轴磨头电机及技术参数

• 特点优势：
  产品具有高效率、高功率因数、高转矩、低 噪音、低振动、低温升、过载能力强、 轴端 径向跳动小；防尘、防水等特点。
• 技术参数:
  1.绝缘等级：F  防护等级：IP54
  2.电压：380V/220V频率：50Hz 功率：1.5KW 额定电流：3.75/6.46A转速：3000r/min
  3.电机使用角接触球轴承一背靠背
  4.主轴跳动精度0~5μm

四：主要配置
