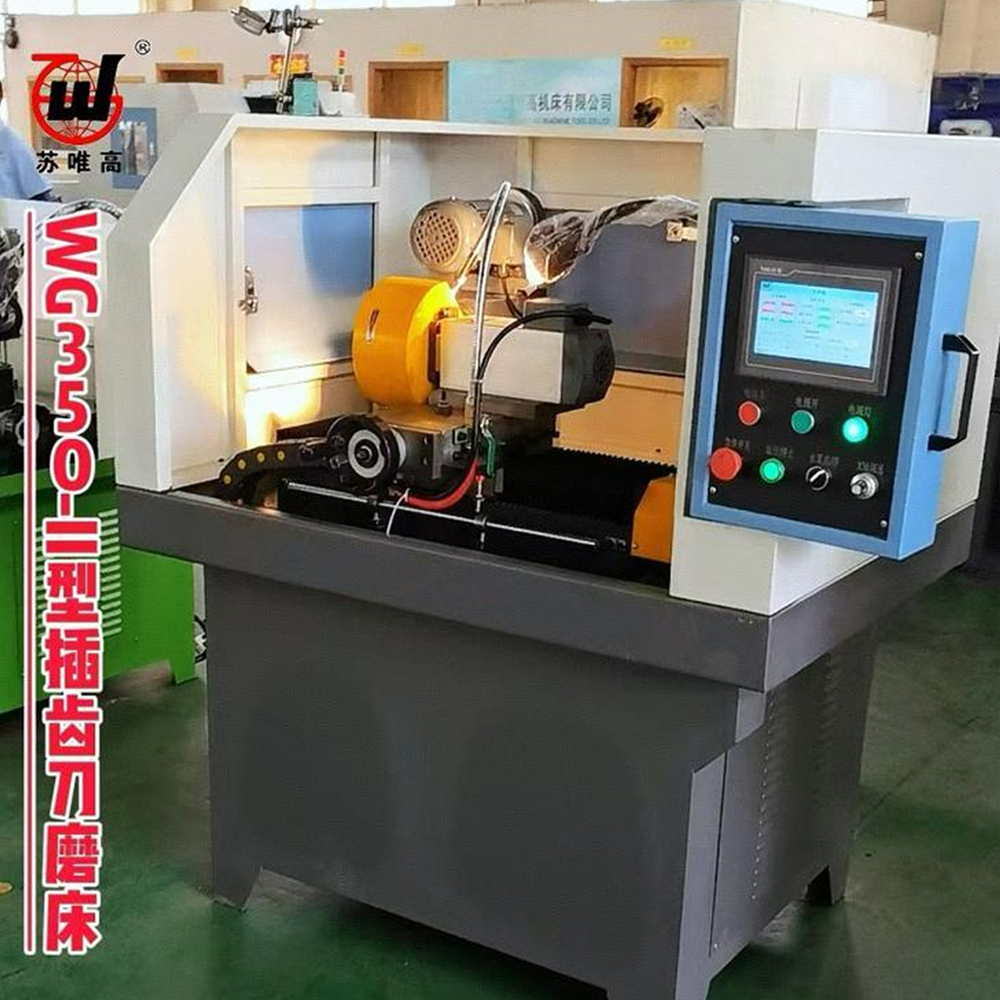

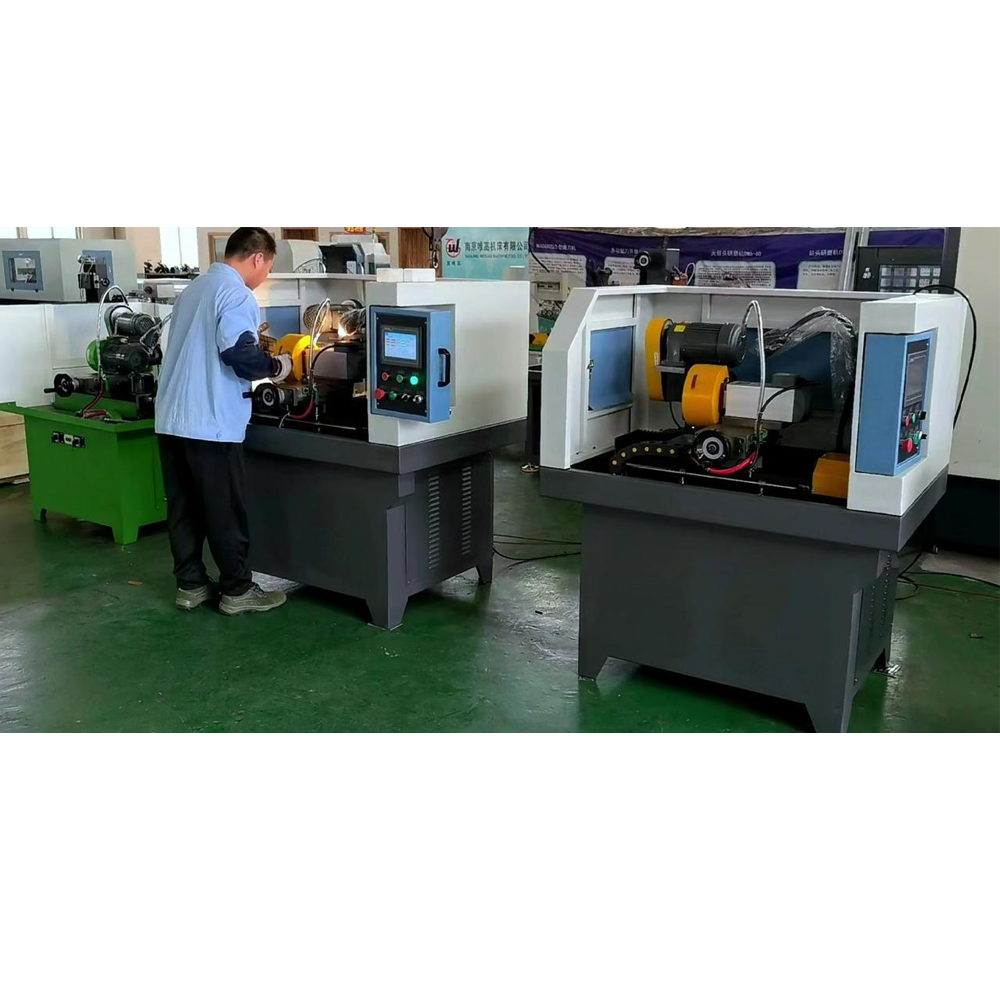

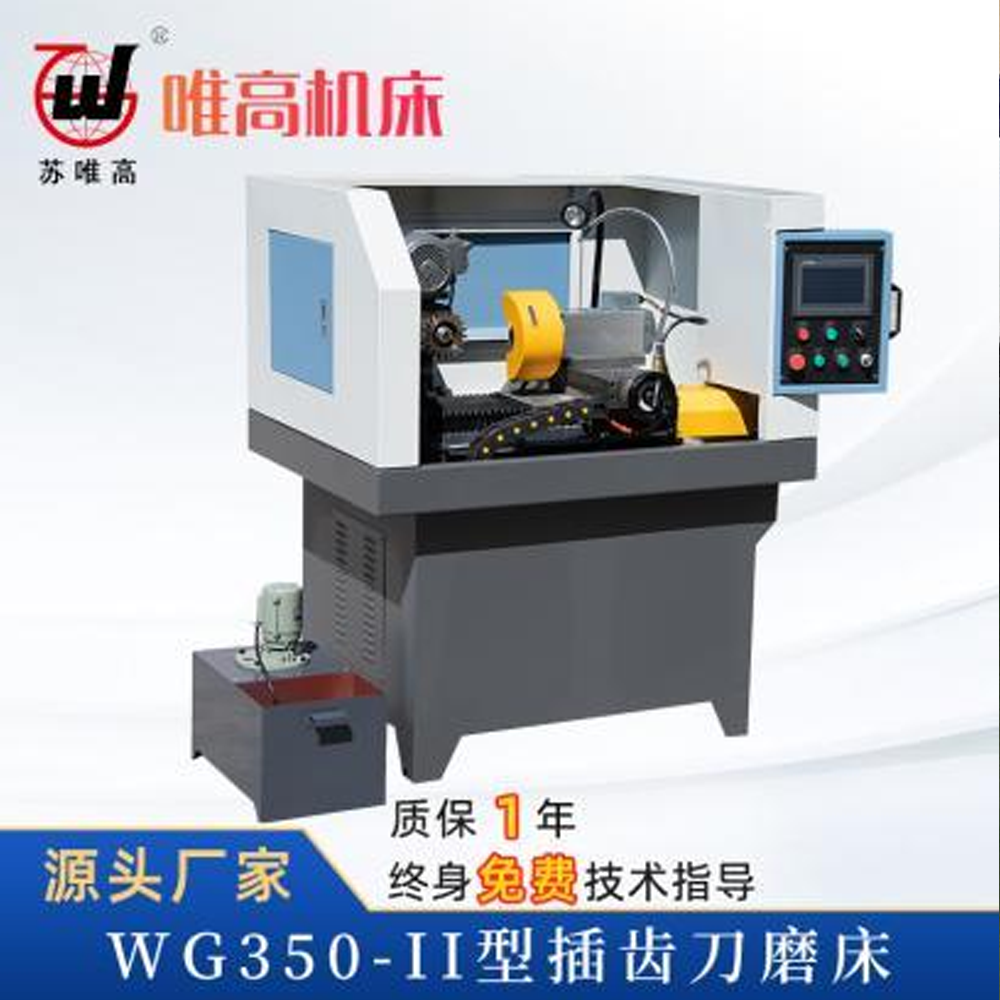

W350-II型插齿刀磨床

一：产品说明

欢迎使用南京唯高生产的 WG350-II 型插齿刀磨床，本设备床身及部件采用球墨铸铁按加工工艺制作，传动部位采用精密直线道轨和滚珠丝杆，保证了机床的修磨精度和长期稳定的机械精度，配置台湾台达控制系统、施耐德电器，长久保持设备的运行工作。该机是用来对盘形插齿刀、碗形插齿刀、锥柄插齿刀的前刃口修磨的专用机床，修磨出的插齿刀刃口的粗糙度、跳动精度可以达到 AA 级标准精度。

可按照客户的要求定制

特别提示：产品一定要接三相四线 380V/50HZ+零线并要接地

二：产品参数

名 称	型 号	生产厂家
插齿刀磨床	WG350-II 型	南京唯高机床有限公司

1. 可磨削工件直径： 300mm
2. 工件台纵向行程: 160mm
3. 磨头电机功率： 380v. 50Hz. 1.5kw
4. 磨头转速： 3000rpm
5. 头架主轴锥孔： 莫氏 5#
6. 刀盘主轴转速： 160rpm
7. 走刀速电机功率： 380V. 50Hz. 0.12kw
8. 主轴减速电机功率： 380V. 50Hz. 0.4kw
9. 砂轮尺寸： 外径 200x 厚 20x 内径 32
10. 机床重量： 450kg
11. .机床外型尺寸：1.2m *1m*1.4m(长*宽*高）

三：高精度主轴磨头电机及技术参数

• 特点优势：
  产品具有高效率、高功率因数、高转矩、低 噪音、低振动、低温升、过载能力强、 轴端 径向跳动小；防尘、防水等特点。
• 技术参数:
  1.绝缘等级：F  防护等级：IP54
  2.电压：380V/220V频率：50Hz 功率：1.5KW 额定电流：3.75/6.46A转速：3000r/min
  3.电机使用角接触球轴承一背靠背
  4.主轴跳动精度0~5μm

四：主要配置

名称	品牌
直线导轨	广东凯特
控制电器	施耐德
PLC 系统	台湾台达
主轴轴承	日本 nsk

五：机床精度

序号	项目内容	参数
1	莫氏 4#主轴跳动精度	0~0.005mm
2	主轴和插齿刀夹具配合累计精度	0~0.01mm
3	磨头主轴跳动精度	0~5μm

六：修磨精度

序号	项目内容	参数
1	齿刀光洁度	Ra0.3 以内
2	插齿刀刀面跳动精度	0.01~0.015mm

七：环境条件要求

供电情况	380V±10V、50Hz
湿度环境	0～40℃
湿度环境	35%～65%
气源要求	清洁干燥气源，压力0.3MPa
隔振环境	隔绝震源
接地情况	独立充分接地，在设备跟前的水泥地里打入深度超过0.5米的铁棒，然后用水泥浇灌使其牢固，然后用直径≥2.5mm的单芯铜线与设备电柜的接地排相连
